Μηχανολογικό Σχέδιο

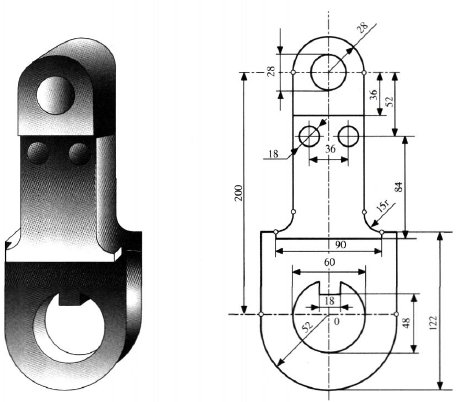

Mechanical Drawing
Τα μηχανολογικά σχέδια χαρακτηρίζονται από την πολύ υψηλή ακρίβεια στη διαστασιολόγηση. Εκτός από βασικές όψεις και τομές, τα μηχανολογικά σχέδια συνοδεύονται και από σχέδια λεπτομερειών όταν κρίνεται οτι πρέπει να αποδοθούν καλύτερα ορισμένες λεπτομέρειες.
Το μηχανολογικό σχέδιο χρησιμεύει στην μελέτη και περιγραφή ενός μηχανολογικού εξαρτήματος καθώς προσφέρει έναν οπτικό υπο κλίμακα τρόπο περιγραφής του. Αυτό που αποτυπώνεται είναι όχι μόνο η εξωτερική μορφή ενός εξαρτήματος, αλλά και το εσωτερικό του. Οι κανόνες σχεδίασης διέπονται από γνωστά διεθνή στανταρ όπως είναι το DIN (Γερμανία) και το ISO (Διεθνής Οργανισμός Τυποποίησης).
